mardi 28 février 2012

TENDANCES HERSTMONCEUX du 28 février 2012

Changement de cap : EST de l'ANGLETERRE :

1     290212     0Z     51.24     0.5            S    MAIDSTONE  (UK)

2     290212   12Z     51.42     0.835        MINSTER on SEA   *

3     010312     0Z     51.45     0.97          plouf  MDN

4     010312   12Z     51.395   1.217        plouf  large RECULVER   *

5     020312     0Z     51.227   0.985        SO  CANTERBURY

6     020312   12Z     51.46     0.63          LOWER STOKE     *

7     030312     0Z     51.56     0.88          E  SOUTHEND on SEA

8     030312   12Z     51.58     1.16          plouf    MDN    *

*     sous réserve



 Contact :   f6agv AT free.fr

BALLON RADIOAMATEUR de CAMBRIDGE XABEN-22 le 4 mars 2012

XABEN-22 du CHURCHILL COLLEGE de CAMBRIDGE :  annonce de lâcher officielle de Steve G8KHW.
Indiquer : source F6AGV.

J'espère lâcher une charge (nacelle) le dimanche matin du 4 mars.
Le format habituel de télémétrie XABEN est le suivant :
Fréquence :  434.075 MHz
50 bauds
425 Hz  FSK
7 bits
no parity
1 stop bit ASCII
sélect XABEN on DL-FLDIGI
Lâcher depuis Nr LAVENHAM Suffolk
Tous les écouteurs et les stations capables de recevoir XABEN-22 seraient très appréciés.

Steve G8KHW.

Chute de  XABEN-21

Articles précédents conseils sur DL-FLDIGI et compte rendu pendant les vols en direct.

Contact :   f6agv AT free.fr

BALLON ECOLE du SUTTON GRAMMAR SCHOOL le 29 février 2012

APEX 3  est un ballon école anglais. Son lancement est prévu le mercredi 29 février 2012. Il sera lâché depuis le CHURCHILL COLLEGE CAMBRIDGE  (ndlr : avec l'aide de l'équipe de radioamateurs du collège).


La charge utile (payload en anglais)  est  APEX III  du projet APEX, elle sera lâchée à  16h00 UTC.
Suivant les conditions météorologiques et les tests faits avant le lâcher.

C'est le 4ème lâcher de cette équipe.

Les informations sur ce projet sont sur le site :  http://wiki.apexhab.org/Apex_III

Les images du projet sont sur :   http://gallery.apexhab.org/index.php/Apex-III




















Nous remercions tout ceux capable de nous aider pour le "tracking" de cette charge durant le vol.

Caractéristiques et paramètres :

RX  USB
DL-FLDIGI RTTY mode
434.650 MHz
Shift :  425 Hz
300 bauds et 50 bauds en alternance   3x300 et 1x50
Il est possible de recevoir les deux en ouvrant deux DL-FLDIGI simultanément sous deux fenêtres ou deux écrans.
8 bits / octet
no parity
2 stops bits

Nous espérons retrouver rapidement la charge *, et les prévisions donnent un atterrissage (landing) au Nord Est de CAMBRIDGE.

Voir  le site  http://www.apexhab.org/

Pour les photos et les vidéos disponibles après le vol.

Le TEAM APEX.

Nota de la rédaction :   La facilité accrue pour construire une nacelle avec des modules commerciaux disponibles chez des fabricants sur simple demande, ne doit pas faire oublier qu'il y a une réglementation sur les vols de ballons en France. Une procédure NOTAM doit être enclenchée avec l' AVIATION CIVILE qui doit être prévenue à l' avance par une déclaration de vol et un retour favorable.
La tour de contrôle de l' aviation la plus proche doit être contactée dans la demi-heure avant le lâcher.
Les coordonnées de cette tour sont données dans la lettre en retour de la DGAC.
Il faut en plus une assurance obligatoire pour couvrir les risques. Contrat qui peut être obtenu en
nous contactant pour obtenir toutes les bonnes informations utiles pour éviter les grosses bêtises.
Les grosses bêtises peuvent coûter des sommes non négligeables hors de portées de la bourse d'un amateur passionné mais isolé.
Tout projet doit être intégré dans une organisation et une structure départementale et nationale.
N'hésitez pas à vous renseigner ici :   f6agv AT free.fr

*  la nacelle c'est la charge,  l'enveloppe est "la fusée porteuse" et l'ensemble est le ballon.

MAJ-1  le 29 février
Placer APEX dans DL-FLDIGI et non pas APEX III

Un émetteur de 10 mW sera placé sur 27.12 MHz shift 850 Hz transmettant les mêmes données RTTY.

Vous pouvez mettre en marche deux fenêtres de réception avec deux DL-FLDIGI  pour capter des deux côtés.
MAJ-2  le site http://spacenear.us/tracker/   est déjà positionné  avec le nom  APEX.


Contact :

dimanche 26 février 2012

PD4TA vers la BELGIQUE et l'ALLEMAGNE 434.650 MHz 26 février 2012





















From T ZAMAN :
>> Just a heads up;
>> I am expecting to launch a payload tomorrow, 26 Feb 2012, mid morning
>> (sunday). From North-West Holland!
>> It's usual $$PD4TA telemetry on 434,650MHz (50baud, 425Hz shift, 7n1)
>> - select PD4TA on dl-fldigi.
>> Any listeners able to track would be greatly appreciated!
>>
>> More info:
>> Weather predictions are good, wind blowing to the southeast away from
>> the water. Will pass and erupt 30km above amsterdam and land somewhere
>> in the middle of The Netherlands. I'm using a 1600g hwoyee that'll be
>> filled for a 8m/s ascent, with a nice chute. Contents are several
>> environmental sensors, a A560 a A720IS, a GoPro, and a Polaroid
>> SuperColor 635 that is automated to take 8 pictures above 20km. It has
>> nichromewire underneath the camera to keep the film warmish. So let's
>> see if we can take some Polaroids From Space.
>>
>> keeping up to date: i advise either to mail me, or stick around on
>> #highaltitude on freenode.net IRC. We (me and Costyn) will be chasing
>> the payload in the car, so probably my own connection will be shady.
>>
>> Thanks!

Juste une annonce :
J'espère lâcher une charge demain 26 février 2012, en milieu de matinée Dimanche depuis
Le Nord Ouest de la Hollande.
Avec la télémétrie habituelle au format $$PD4TA sur 434.650 MHz avec RTTY 50 bauds, shift
425 Hz, 7 bits et 1 stop bit à programmer dans DL-FLDIGI.
Chaque écouteurs capable de capter sera très apprécié.
Plus d'informations:
Les prévisions de météo sont bonnes, le vent soufflera vers le Sud-Est vers l'eau. (ndlr : ???).
Le ballon sera à 30 km quand il passera au dessus d' Amsterdam.
J'utilise une enveloppe de 1600 grammes HWOYEE qui fera une montée à 8 m/s, avec une belle
descente.
Le contenu de la charge utile (PAYLOAD) comporte quelques capteurs d'environnement,
A560, A72OIS, un GOPRO et un polaroid Super Color 635 qui est réglé automatiquement pour prendre
8 photos au alentour de 20 km d'altitude. ...
Nous allons voir si on peut prendre quelques photos polaroid depuis l'espace.
Nous iront chercher la charge en voiture...
Merci.

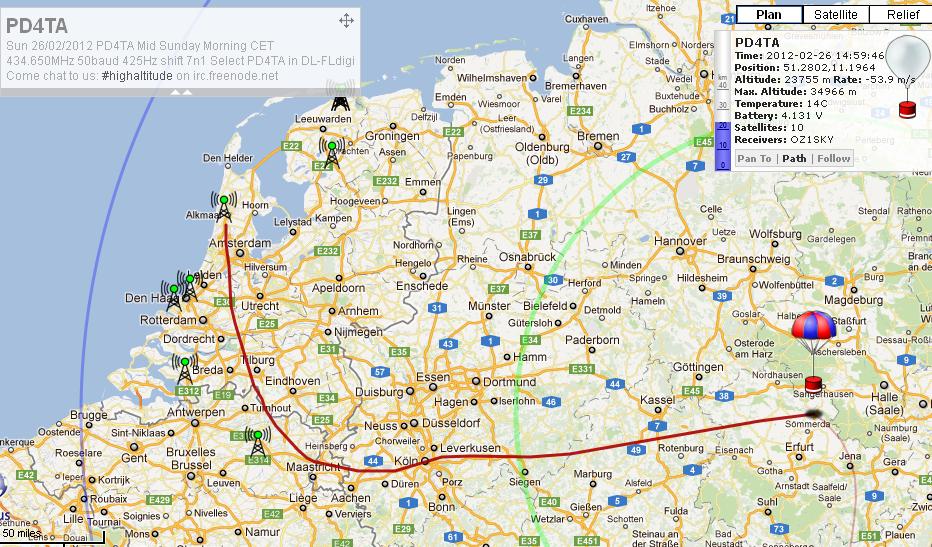

PD4TA  14h53  locale

Chute commencée !  Vers  ERFURT !


video


Quelques commentaires en vrac :
Le lecteur se reportera aux articles précédents pour la question de charger le logiciel DL-FLDIGI.
Et aussi exécuter la configuration.
Vérifier si l'option RTTY est bien présente en haut et à gauche de l'écran.
A l'aide de la souris il faut retoucher assez souvent le réglage (centrage) en positionnant les traits verticaux jaunes sur les traces basses et hautes du signal dans la fenêtre à fond bleu. Il y a en RTTY une fréquence BF basse et une fréquence BF haute.
Ce décalage est du à la dérive en fréquence suivant la température de l'émetteur.
Commencer par vous positionner vers 2000 Hz si le glissement est vers le bas, par exemple.
Un bon moyen est de repérer le trait jaune vertical qui correspond à la pause sur la fréquence basse
de la transmission. Pendant un court instant, il n'y a que la fréquence basse transmise sans données.
Caler les traits jaunes de réglages à environ 1 mm à droite de ce trait.
Il est bien sur recommandé de paramétrer le shift entre les fréquences basses et  hautes:

shift =  fréquence basse  -  fréquence haute   par exemple 425 Hz.

Comme le récepteur RX est sur le mode USB, peu importe les valeurs des fréquences basses et hautes. Ce qui importe c'est la différence, soit le shift.
Pour régler le shift :
--- choisir la valeur annoncée, par exemple 425 Hz. --->  RTTY-50  --->  425 Hz
--- choisir l'option "réglages"  :  --->   RTTY  --->  Customs   et  dans la suite faire aussi  Customs
Une valeur entre 420 et 450 est possible, pour une option 425 Hz.
Observer si les traits jaunes et les traits rouges sont bien centrés sur les traces jaunes du signal qui sont deux ensembles de points jaunes, voir la vue d'écran en réception de DL-FLDIGI plus haut.
Si les traits ne correspondent pas, le shift n'est pas le bon, il faut recommencer la config RTTY.

Pour une question pratique, il faudrait utiliser deux écrans sur le même PC :
--- écran pour visulaliser DL-FLDIGI
--- écran pour visulaliser SPACENEAR.US/TRACKER
Si vous n'avez qu'un seul écran il faut réduire les fenêtres et décaler ces fenêtres pour laisser voir la plus grande partie de DL-FLDIGI et la partie de SPACENEAR intéressante.

Dans DL-FLDIGI il faut surveiller constamment les dérives possibles (récepteur de la station, ou émetteur du ballon). Regarder si les trames sont bonnes, il ne doit y avoir AUCUNE ERREUR. Ceci dans la fenêtre jaune pale, et regarder si le centrage est correct dans la fenêtre bleu. Il est possible d'anticiper un peu la dérive et de décaler les traits jaunes légèrement  avec l'aide de la souris même pendant la réception des trames.
L'exactitude des trames n'est aucunement perturbée.
Une absence de l'opérateur se traduit par un arrêt, des données et on est plus reconnu comme "receiver" par le serveur de DL-FLDIGI.
Regarder la fenêtre de SPACENEAR et la placer en bas à droite, avec un œil sur :

--- l'altitude :   exemple 29365m
--- la température :  exemple  13C
--- la tension batterie :  par exemple 4.1556 V
--- les satellites :  exemple 10
--- les "receivers" :   exemple PD4TA, 2E0DBR, M0LEP

Exemple de trame :  format

$$PD4TA,887,12:32/24,50.2986,+5.8954,29477,10,8,4183*6AFA

$$CALL,NUMERO,HEURE,LAT,+/-LONG,ALT,SAT,TEMPÉRATURE,BATTERIE*CHKSUM

+/-  veut dire +  pour des longitudes à droite East du méridien et  -pour les longitudes à gauche West.


video

Quelques indicatifs de radioamateurs ou de SWL ayant participé ce jour :
DUTCH-MILL, NICKB, WDB, M0LEP, 2E0DBR, F6AGV, F5MVO, PD4TA, 2E0UPU, OZ1SKY, G3VZV-1, DAVEAKE, PD3EM...

Une barre verticale verte à droite est utile pour contrôler la force du signal.
Vers la fin du vol, un saut de fréquence a été constaté. Des indicatifs sont apparus fugitivement comme UPUGT ou DOKKUM, et c'est ROOT de Prague qui a assuré la fin de la transmission des données.

Une station DK6WX est apparue vers la fin du vol, mais peu de stations DL ont été présentes sur ce vol. Voir le plafond à 35000 mètres au sommet du vol et la durée exceptionnelle de 5 heures à la station.
La portée optique était de 767 km à cette altitude.


video



A  suivre.

Contact :  f6agv  AT  free. fr

vendredi 24 février 2012

TENDANCES HERSTMONCEUX du 24 février 2012

Le 28 subitement plus de vent :

1    250212     0Z     50.68     2.52      MORBECQUE

2    250212   12Z     50.26     2.18      O   FREVENT  BUIRE AU BOIS    *

3    260212     0Z     49.83     1.64      ST LEGER AUX BOIS

4    260212   12Z    50.19      1.32      plouf   large  EU     *

5    270212     0Z    50.34      1.62      E   FORT  MAHON  plage

6    270212   12Z    49.86      0.77      SO  VEULES  LES ROSES    *

7    280212     0Z    50.23      0.46      plouf

8    280212   12Z    50.84      0.525    plouf  plage entre BEXHILL et ST LEONARDS on SEA  *

*    sous réserve de lâcher  par le centre météo.



Contact :   f6agv AT  free.fr

BALLON RADIOAMATEUR XABEN-21 du 24 février 2012

Voici quelques informations sur ce vol programmé aujourd'hui 24 février 2012.  XABEN-21  de  CHURCHILL CAMBRIDGE.

Si vous n'êtes pas équipé en réception (SWL ou OM) vous trouverez sur le site de James Coxon le download
du logiciel  dl-fldigi  :




Version XP/VISTA  :    dl-fldigi-3.20.29.r115.1.exe      à   installer  et  lancer  à partir de la liste des  programmes.
Faire une icône sur le bureau.

Operator informations :   entrez QRA locator et coordonnées de votre station LAT et long en  format  D,d  décimal.
Ex :  50.18  et  1.90
Configuration  :
Bouton op mode --->   RTTY   --->   Custom  --->   fenêtre suivante

Carrier  shift   --->   425  Hz

Baud rate  --->   50

Bit  --->   7 (ascii)

parity  --->   none

stop bit  --->  1

SAVE et  CLOSE

Fréquence :   UHF   434.075  MHz

A   suivre,   11h50 locale

12h35 ballon sorti du hangar
12h39 ballon lâché
12h45 position :
52.07029N  -2.01633W   2968m   5.2 m/s
Réception par M0JCU et G8KHW

Effet amusant en zoomant !









































Commentaires :  les prévisions avec HABHUB donnaient une chute en Hollande avec un départ de CAMBRDIGE CHURCHILL COLLEGE.
La traversée de la Mer du Nord n'était pas gagnée ! Et la Hollande a beaucoup de polders, nous l'avons vu avec HALO5.
La solution a été de décaler le point de départ vers l' Ouest et de refaire une prévision de chute pour que le ballon XABEN-21 ne tombe pas à l'eau !
Le point de départ avec le véhicule de G8KHW était  52.085106N  et  -2.13567W.

Une fois le ballon décollé toutes les stations de réception, radioamateurs ou écouteurs, alimentent le site SPACENEAR.US à partir de leur logiciel de réception DL-FLDIGI, pour effectuer le tracé sur la carte.

Vous pouvez voir les trames de XABEN-21 dans la fenêtre jaune.
En dessous, une fenêtre montre le centrage nécessaire. La réception du 434.075 MHz est en mode BLU.
Décaler si nécessaire la fréquence :   ici elle a été stable pendant tout le vol , seul de shift de 425 Hz a été augmenté à 454 Hz au début du vol. Et diminué en fin de vol à 420 Hz, pour une valeur théorique de 425Hz.

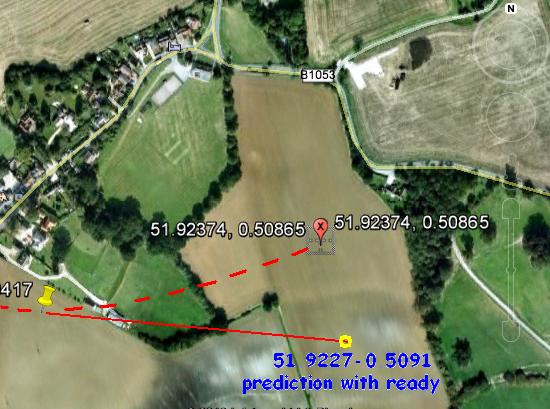

Le dernier point est 51.92306N  et  0.50417E  à  253m.


Partant de là, il est possible de trouver une prévision de point de chute probable :  51.9227N  et   0.5091E.
La dernière position donnée par XABEN-21 est 51.92374N  0.50865E.

$$$$$$XABEN,35,14:54:05,51.92374,0.50865,76,0.0,0.00,2;5;D30;1.0*7A01

ECLATEMENT ENVELOPPE 29645 m  51.98N  -0.35W  sud BEDFORD  prévision IMPACT  COLCHESTER

POINT DE CHUTE  :   DP2   51.92306N   0.50417E   253m  speed  -5.0 m/s
DERNIER RECEIVERS :   2E0DBR ,  M0LEP

video

video

video



A  suivre

Contact:  f6agv AT free.fr

POSEE SUR LA PLAGE ?

La radiosonde de Herstmonceux du 24 février 2012, s'est elle posée sur la plage? C'est probable.
Le vent étant assez fort, elle a peut-être fait un vol plané avec son parachute, mais pas tout à fait bien ouvert.

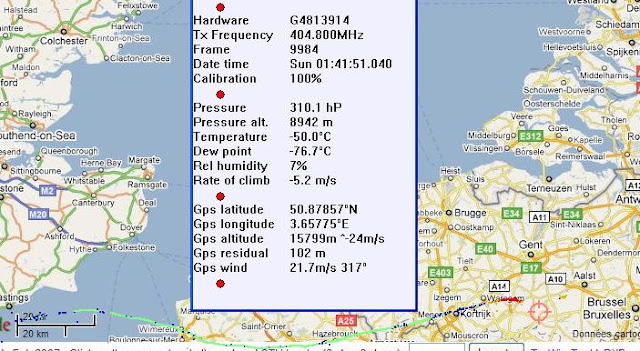

Dernier point connu DP1:    dénomination du fichier  HERST_240212_0Z_DP1   (LIEU_DATE_HEURE_COMMENTAIRE)


Dernier point connu  DP2 :

Entre LE TOUQUET et STELLA PLAGE :  la plage ou les dunes.

 Point obtenu par notre méthode du triangle :    1087m  .  12.2/4.9    au  103°   (approximatif)

Il se trouve qu'une photo a été prise au même endroit de la chute supposée.

Contact :   f6agv AT free.fr



jeudi 23 février 2012

TENDANCES HERSTMONCEUX du 23 février 2012

Retour vers le Sud, mais une belle répartition :

1        240212     0Z     50.52     1.62     ETAPLES  plouf port ou ville ou au large !

2        240212   12Z     50.76     2.42     LE NIEPPE    *

3        250212     0Z     50.69     2.51     MORBECQUE

4        250212   12Z     50.24     2.48    SOMBRIN    *

5        260212     0Z     49.75     1.8      ESCLES ST PIERRE

6        260212   12Z     50.09     1.64    FRANLEU    *

7        270212     0Z     49.69     1.2      LA CRIQUE

8        270212   12Z     49.97     0.9      plouffe au large de DIEPPES   *

*        sous réserve



Contact :

mercredi 22 février 2012

TENDANCES HERSTMONCEUX du 22 février 2012

Très belle répartition dans l'espace pour les prochains jours, un seul vol à l'eau et encore il pourrait atteindre la rive. Petit coup de vent ce soir sur le détroit du Pas de Calais. La dépression est légèrement descendue sur une partie de la France sur les bords de la Manche :

1     230212     0Z     49.916     1.23     BELLENGREVILLE

2     230212   12Z     50.21       1.146   plouf   *

3     240212     0Z     50.63       1.74     S    SAMER

4    240212    12Z     50.91       2.34     PITGAM    *

5    250212      0Z     50.72       2.47     WALLLON-CAPPEL

6    250212    12Z     50.36       2.6       SAVY-BERLETTE    *

7    260212      0Z     50.09       1.8       ABBEVILLE-YONVAL

8    260212    12Z     50.42       1.77     S   MONTREUIL    *

*    en fonction du lâcher ou non du centre météo.

 Nacelle F8KGL  Boissy le Sec  ASTRORADIO AMSAT-F

 Petite montgolfière à air chaud ludique

Contact:   f6agv AT  free.fr

mardi 21 février 2012

TENDANCES HERSTMONCEUX du 21 février 2012


1     220212     0Z      50.5018     1.0352      plouf

2     220212   12Z     50.2771      1.3160      plouf    *

3     230212     0Z     50.018        1.243        plouf   large  CRIEL SUR MER

4     230212   12Z     50.2497      1.2111      plouf    *

5     240212     0Z     50.72          1.64         ST MARTIN BOULOGNE   ville

6     240212   12Z     50.90          2.41         BISSEZEELE     *

7     250212     0Z     50.56          2.37         LIGNY  LES AIRE

8     250212   12Z     50.23          1.78         N  NOUVION     *

*     sous réserve  de lâcher  par le centre météo.

  METOFFICE UK

Mars Trace d'un Océan

 Contact:   f6agv AT free.fr


dimanche 19 février 2012

Un VOL ATYPIQUE pour la HERSTY du 19 février 2012 à 0Z

ATYPIQUE oui, on l'attendait sur BARLIN dans le Pas de Calais, avec les prévisions moyennes, mais le ballon et les vents en ont décidé autrement. C'est la surprise de ce matin en découvrant la trajectoire atypique.
Le point d'éclatement est à environ 31000 mètres au lieu des 26000 ou 27000 mètres habituels.
Le point de chute se situe entre Gand et Bruxelles, mais les données ne sont pas terribles avec l'antenne dans la mauvaise direction.
























L'éclatement :




























La vitesse de montée a été lente. Et les vents forts, peut-être plus forts que prévus par READY.

Le DP1  c'est le dernier point capté par SM   avec les voyants rouges.  DP2  c'est le dernier point valide avec les voyants verts. Le vol a été très long, il est plus que 2h42 locales !  Dernière altitude de 8942 mètres !


























Celui qui la trouve sera sympa d'envoyer les coordonnées du point d'impact.

Contact :    f6agv AT free.fr

samedi 18 février 2012

TENDANCES HERSTMONCEUX du 18 février 2012

Retour au sud et affaiblissement des vents :


1       190212       0Z        50.46      2.62       BARLIN  ville

2       190212     12Z        49.79      1.78       NE   AUMALE    *

3       200212       0Z        49.53      0.97       SE   BARENTIN

4       200212     12Z        50.19      0.99       plouf    *

5       210212       0Z        50.46      1.09       plouf

6       210212     12Z        50.59      1.02       plouf    *

7       220212       0Z        50.31      0.84       plouf

8       220212     12Z        50.31      1.08       plouf    *

*       sous réserve de lâcher par le centre météo.

 F8KGL  Boissy le Sec


 Contact :
