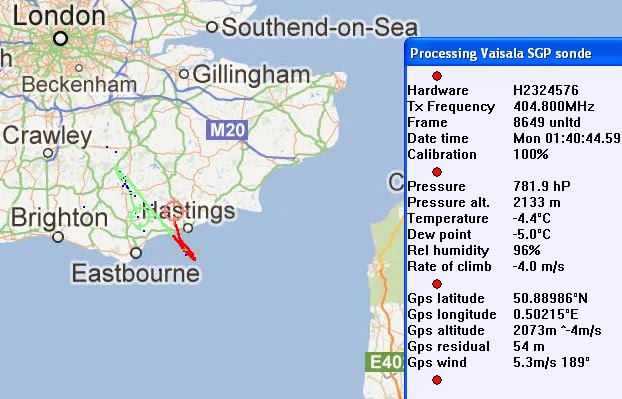

La fenêtre à droite indique les coordonnées du dernier point connu (mais 4 voyants rouge).
C'est la dernière fenêtre prise par SondeMonitor.
On l'indiquera comme DPC1 à 2133 mètres.
Voir la forme prise par la trajectoire, c'est le but de cet article !
précis car un ou plusieurs voyants sont rouges !
Le dernier point connu exact DPC2 sera le dernier point rouge sur la carte ci-dessus.
La fenêtre donne les coordonnées du DPC2 à 2192 mètres.
Tous les calculs comme la méthode du triangle mise au point au commencement de cette activité, utilisent les paramètres au DPC2.
--- date
--- horaire H,M,S
--- pression
--- pression altitude
et la suite sauf GPS ALTITUDE et GPS RESIDUAL.
Voilà le tracé réel enregistré avec le logiciel Sonde Monitor.
Voici la prévision au 8 février. Les vents au départ et à l'arrivée sont changés et aussi les sens de parcours au niveau des coudes en montée et en descente ! La symétrie est bien sur conservée.
En montée sur la prévision, le coude est pris dans le sens inverse de la montre.
En montée en réel, le coude est pris dans le sens horaire.
trajectoire réelle relevée par Sonde Monitor.
Zoom sur le coude 1 à la montée.
Premier point rouge après les points verts de la fin de montée : point d'éclatement.
(ne JAMAIS parler d'explosion pour un ballon).
Zoom sur le coude à la descente. On remarque cette fois, le tracé en arcs de cercle. Le point du coude
est pris en bas parmi tous les points.
J'ai placé un trait rouge à l'altitude qui correspond à 209 hPa ( 11500 m environ ).
C'est à cette altitude que se produisent les coudes (ou virages) à 180° de la radiosonde !
Avec toutes ces données, il est possible de poursuivre en faisant de nombreux calculs. Mais
le but de l'article était de commenter la forme de la trajectoire et de savoir pourquoi il y avait
cette forme !
ATTENTION : si cet article est publié, indiquez la source s'il vous plait, merci.
