BALLON AVA-3 Science en fête 2017 résultats

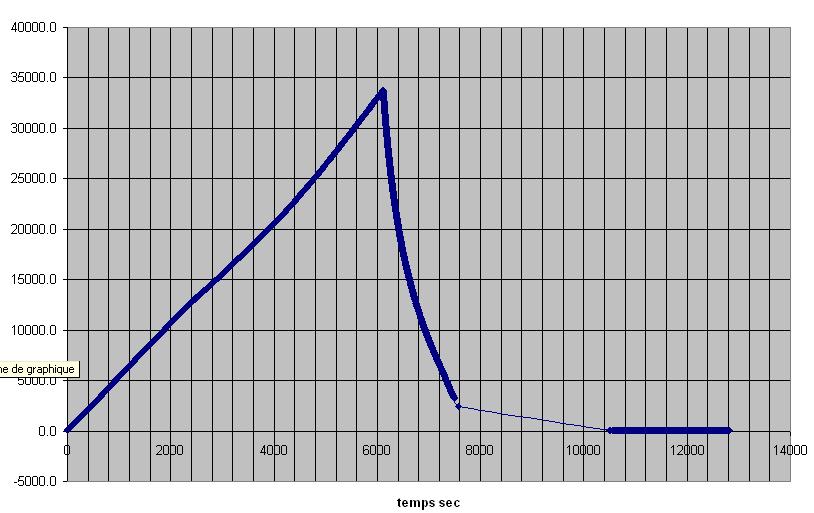

Altitude en fonction du temps :   trois périodes
--- montée à vitesse sensiblement constante.
--- éclatement au sommet de la trajectoire
--- descente sous parachute  ( réception interrompue à la fin )
Durée totale environ :  2h et 14 minutes  :   la descente a été rapide. ( Latex emmêlé avec les suspentes)
























Graphe de la variations de la pression atmosphérique en fonction du temps. On remarque que cette pression
est faible pour l'altitude atteinte de 33700 mètres :   quelques hPa !   Et éclatement après 6000 secondes !

Graphe des vitesses en fonction du temps. On distingue bien les trois périodes du vol :
--- la montée avec une valeur comptée positive en moyenne 5 m/s jusque l'éclatement ( ~6000 s)
--- éclatement avec une vitesse comptée négative au cours de la chute libre, jusque -70 m/s
--- la descente progressive avec le freinage de l'air de plus en plus dense. Vitesse finale inférieure à -10 m/s.























Graphe de la vitesse de montée autour de 5 m/s. On remarque les fluctuations car l'air n'est pas aussi stable qu'on pourrait le penser et la mesure de la vitesse de montée mériterait plusieurs sources de capteurs. Le graphe ci-dessus est donné par un des GPS embarqué.























Graphe de la vitesse de descente depuis l'éclatement. On peut remarquer que la dispersion est moindre que pour la montée avec le même GPS  comme source. Fin de vol sous les 10 m/s.

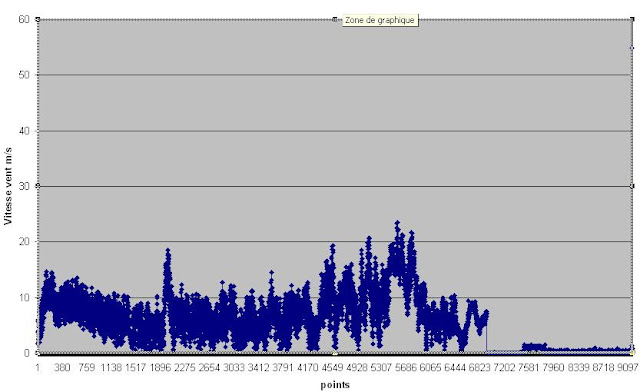

Graphe de la vitesse du vent pendant le vol. Il y a des fluctuations avec une moyenne d'environ 10 m/s.























Graphe de la trajectoire établie avec les coordonnées GPS transmises par le ballon.
Lire  la LATITUDE  en ajoutant  50.     exemple    50.55000 N    et
LONGITUDE  en ajoutant  1.              exemple      1. 48000 E




























La chaine de vol en "vol" !   Dans l'ordre :
--- l'enveloppe + hélium
--- le parachute
--- le réflecteur radar passif
--- 3 GPS + mesures atmosphériques.

Source  :   Ballons Haute Altitude France     BHAF  !!!
73 Alain F6AGV
