MANOMETRE & BOUTEILLE D'HELIUM

MANOMETRE ET BOUTEILLE D’HELIUM

On dispose de deux bouteilles d’hélium de 20 litres, ayant 200 bars de pression interne.
Sachant qu’il faut gonfler une enveloppe de 1200 grammes à 5,2 m^3, comment procéder avec le manomètre à deux cadrans du détendeur de pression ?



                       photo :  Alain F6AGV au gonflage (filling) projets AVA.

Les bouteilles sont capsulées, donc remplies au maximum en sortie de fournisseur.
cochez la bonne ou les bonnes réponses, barrez le ou les mauvaises : cochez pour OUI, barrez pour NON

A— on ouvre la bouteille à fond, pour voir si elle est pleine.
B--- on vérifie si la bouteille est bien fermée (close) en regardant dans quel sens on peut l’ouvrir.
C--- on vérifie si le détendeur est fermé dans le sens antihoraire et qu’il est muni de son joint.
D--- on vérifie si le manomètre peut s’installer normalement, on l’installe avec la clef de 30mm.

Les bouteilles étant remplies et identiques, on va vider la première bouteille complètement dans l’enveloppe. Ouvrir la bouteille (open) et ouvrir le robinet du détendeur dans le sens horaire, tout doucement. Vider doucement la bouteille, pour éviter l’érosion de l’enveloppe par le froid. C'est fini !  Compter 20 minutes.
Manomètre à zéro, fermez le robinet du détendeur dans le sens antihoraire.
Fermez la bouteille (close).
Et ouvrir le robinet du détendeur dans le sens horaire pour évacuer
la pression avant démontage avec la clef de 30 mm.

La seconde sera vidée partiellement pour arriver au volume fixé de 5,2 m^3.
cochez la bonne ou les bonnes réponses, barrez le ou les mauvaises :

E--- avant de retirer le détendeur de la première bouteille, fermez son robinet dans le sens antihoraire.
F--- retirer le détendeur de la bouteille d’hélium vide avec la clef de 30 mm. Vérifier le joint.
G--- évacuer la bouteille vide, chez le fournisseur immédiatement.
H--- refaire les opérations dans l’ordre B + C + D

On va vider partiellement la seconde bouteille d’hélium dans l’enveloppe, pour compléter le volume.
cochez la bonne ou les bonnes réponses, barrez le ou les mauvaises :

I--- la poussée d’Archimède dépend du volume de l’enveloppe et de la masse volumique de l’hélium.
J--- la poussée d’Archimède dépend du volume de l’enveloppe et de la masse volumique de l’air ambiant.
K— la poussé d’Archimède dépend de la masse d’hélium injectée dans l’enveloppe.
L--- la poussée d’Archimède dépend de la pression et de la température de l’air ambiant.
M— la poussée d’Archimède dépend du poids de l’air autour du ballon à volume égal.

VOLUME D’HÉLIUM INJECTE DANS L’ENVELOPPE :
INDICATION DU MANOMÈTRE :
Exemple : bouteille de 20 litres 0,02 m^3 et 200 bars

Volume maxi disponible = 200 . 0,02 = 4 m^3

N---le manomètre indique 150 bars , quel est le volume disponible ? Réponse :

O---le manomètre indique 50 bars , quel est le volume injecté ? Réponse :

P---le manomètre indique 60 bars , quel est le volume injecté ? Réponse :

Q—quel serait l’indication du manomètre si on désire injecter 2,5 m^3 ? Réponse :

R---l’hélium est un gaz neutre, sans réaction chimique.

S---pouvez vous utiliser de l’hydrogène à la place de l’hélium.

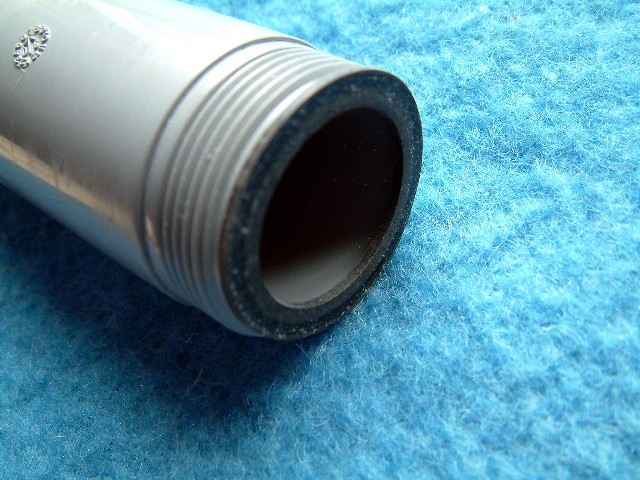

T---l’usage d’un détendeur de pression avec un tube embout PVC est indispensable.

DOCUMENT BHAF (juin 2017) : questionnaire théorique n°1
à retourner : meteophysique@free.fr

ANNEXE photos :

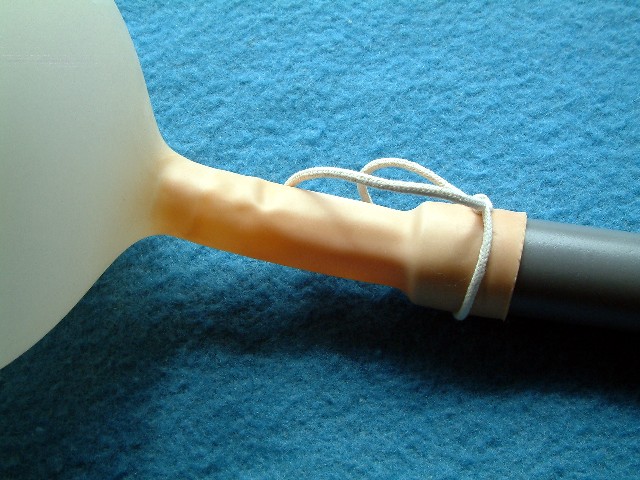

                                                         attacher la chaine de vol

                    Obligatoire : la  ficelle de maçon :  3 mm en coton tressé rupture < 23 kg

Source :   BHAF
73  Alain  F6AGV  contact  : meteophysique(AT) free.fr
