MESSAGE DE BIENVENUE


mercredi 26 septembre 2012

ARIANESPACE FLIGHT VA209 ASTRA 2F & GSAT-10

<http://www.arianespace.tv>

LANCEMENT ARIANESPACE VA209 - ASTRA 2F & GSAT-10

La Revue d'Aptitude au Lancement (RAL) s'est déroulée le mercredi 26 septembre à Kourou et a autorisée les opérations de chronologie pour le Vol Ariane 5 ECA – ASTRA 2F et GSAT-10.

Pour son cinquième lancement Ariane 5 de l'année, Arianespace mettra en orbite deux charges utiles: le satellite ASTRA 2F dédié principalement à la Télédiffusion Directe (DTH) pour l'opérateur luxembourgeois SES et le satellite de télécommunications  GSAT-10 pour l'agence spatiale indienne, l'ISRO.

Le choix d'Arianespace par de grands opérateurs et constructeurs du secteur des télécommunications spatiales illustre la reconnaissance internationale d'un service de lancement de qualité. Par sa fiabilité et sa disponibilité, Arianespace reste le système de lancement de référence mondiale.

Le lancement sera effectué depuis l'Ensemble de Lancement Ariane n° 3 (ELA 3) à Kourou en Guyane française.

 Le décollage du lanceur Ariane 5 ECA est prévu le plus tôt possible dans la fenêtre de lancement suivante :

> Kourou : de 18h18 à 19h05, le 28 septembre 2012

> GMT/TU : de 21h18 à 22h05, le 28 septembre 2012

> Paris : de 23h18 à 00h05, le 28-29 septembre 2012

> Wahsington : de 17h18 à 18h05, le 28 septembre 2012

Pour suivre l’événement en direct sur Internet et en haut débit, connectez vous sur le site www.arianespace.com <http://www.arianespace.com> (commentaires depuis Kourou en français et en anglais à partir de H-15 mn). Le site Arianespace dispose désormais d'une plate-forme d'hébergement mondiale. Suivez également le lancement en direct sur iPad et iPhone (l’application Arianespace est téléchargeable gratuitement sur iTune).

 <http://www.arianespace.tv>


------------------------------------------------------------------------------------------------------------------------------

ARIANESPACE FLIGHT VA209 - ASTRA 2F & GSAT-10

THE LAUNCH READINESS REVIEW (RAL) took place in Kourou on Wednesday September 26, 2012 and authorized count-down operations for the ASTRA 2F & GSAT-10 launch.
Arianespace will orbit two satellites on its fifth Ariane 5 launch of the year: Astra 2F, which mainly provides direct-to-home (DTH) broadcast services for the Luxembourg-based operator SES, and the GSAT-10 communications satellite for the Indian Space Research Organization, ISRO.

The choice of Arianespace by leading space communications operators and manufacturers is clear international recognition of the company's excellence in launch services.

It will be launched from the Ariane launch complex N° 3 (ELA3), in Kourou, French Guiana.

 THE ARIANE 5 ECA LAUNCHER LIFT-OFF for this flight is scheduled on September 21 to 22, 2012 as soon as possible within the following launch window:

> Kourou: Between 06:18pm and 07:05pm, Sept. 28, 2012

> GMT/TU: Between 09:18pm and 10:05pm, Sept. 28, 2012

> Paris: Between 11:18pm and 12:05am, Sept. 28-29, 2012

> Wahsington: Between 05:18pm and 06:05pm, Sept. 28, 2012

Our website www.arianespace.com <http://www.arianespace.com> has upgraded to high-speed transmission and a full-screen format to make it easier for you to follow the company’s activities and to enjoy future launch webcasts. You can also watch the video transmission live on your iPad or  iPhone, the Arianespace App is available on iTune and it’s free.

 <http://www.arianespace.tv>


  Contact:  f6agv AT free.fr

NADINE va-t-elle venir en France ?

Depuis de nombreux jours, je surveille le déplacement de cette tempête tropicale sur l' Atlantique : NADINE.
http://actualite.lachainemeteo.com/actualite-meteo/2012-09-22-16h24/nadine-n-influencera-pas-le-temps-en-france-cette-semaine-18242.php


En effet, toutes les dépressions qui sont créées dans les zones froides du Labrador, du Groenland, ou de l' Islande nous intéressent particulièrement par leurs conséquences climatiques :  pluies et vents.

En supplément, un suivi de l'emplacement du Courant Jet est aussi très important puisque les vents en altitude peuvent influencer les vents des basses couches dans leur direction et alimenter les dépressions en énergie.

NADINE est donc apparue dans notre zone de surveillance et ne semble pas trop décidée à bouger mais les prévisionnistes ont été perplexes et des hypothèses ont été formulées suite aux différentes craintes que pouvait susciter une apparition d'un cyclone classé en tropical catégorie 1 en Europe.

Pour une fois une dépression nous arrive du SUD-OUEST de l' ATLANTIQUE et non pas comme habituellement de l' OUEST ou du NORD-OUEST.
De quoi  surveiller cet événement !

La direction prise semble être le NORD-EST et elle va finir par se dissiper, car sa pression atmosphérique augmente sensiblement. Elle perd de l'énergie mais ne s'avoue pas battue, les vents vont reprendre et elle est encore dans les prévisions pour le 2 octobre.
Voir  en bas à gauche ci-dessous  :  (T).

prévision du 26 septembre pour le 2 octobre :  http://www.wetterzentrale.de/

Position au 18 septembre 2012.

Il y a beaucoup d'interrogations au sujet de ce cyclone tropical, sa trajectoire a été difficile à cerner, elle était prévu par un scénario 3 sur la France le 28 septembre.
Voir plus haut.

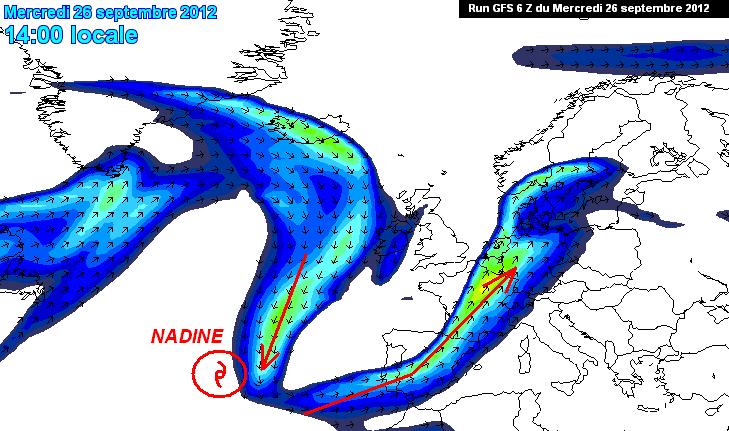

Le Courant Jet qui est présent pourrait emmener NADINE dans cette direction, mais il semble que sa position soit trop éloignée de l' Europe et de la France. Des vents au sol de 100 km/h et des tempêtes ont été assez actifs en début de semaine sur les côtes de la MANCHE.

 Plusieurs scénarios possibles suivant la position par rapport au Courant Jet.
 http://www.meteociel.fr/

Apparemment, il n'y aurait pas de soucis à avoir, mais nous observerons jusqu'à la fin NADINE, pendant les prochains jours et son dernier sursaut éventuellement.

Contact :  f6agv AT free.fr

VOL reporté pour le ballon "pico" CRAAG1 de Phil M0DNY

Un lâcher de ballon de type "pico" avec l'indicatif CRAAG1 était prévu depuis BASINGSTOKE  (sud-ouest de LONDRES) entre 9h30 et 10h00 am (ndlr: heure anglaise) le 24 ou le 25 septembre suivant le temps qu'il ferait.
Le temps n'a pas été favorable avec des vents forts, de la pluie abondante et des orages.

   Pico balloon de Phil M0DNY

Détails sur les caractéristiques de ce vol :
La charge est un simple tracker basé sur le guide de Dave.
Ballon de 36''.
Deux capteurs de température :  interne et externe.

Fréquence :   434.200 MHz
Shift :   450 Hz
RTTY :  50 bauds   8n2

Report de ce vol :
Une minute avant le lâcher, le ballon a été arraché par une rafale et il est parti avec le vent sans la charge.
Pas d'enveloppe de rechange.

Le report est fixé à la semaine prochaine. La prédiction était pour un atterrissage vers CAMBRIDGE.
Mais il y aura de nouvelles prévisions d'ici là.

Contact :  f6agv AT  free.fr

jeudi 20 septembre 2012

BALLON-RADIOAMATEUR du 6 septembre 2012




Pour toute information complémentaire :

Contact :  f6agv AT free.fr

mardi 18 septembre 2012

HERSTMONCEUX tendances au 18 septembre 2012


0        180912        12Z        51.3302        3.0952

1        190912        0Z          50.3943        2.3177

2        190912        12Z        49.8110        2.1314        RUMAISNIL   SO AMIENS

3        200912        0Z          50.1306        2.1317        BEAUMETZ   O  DOULLENS

4        200912        12Z        50.5945        2.553          O  ROBECQ

5        210912        0Z          50.998          2.665          IZENBERGE  (B)

6        210912        12Z        51.2058        2.8765        SO  OOSTENDE  (B)

7        220912        0Z          50.858          2.6325        E   WATOU  (B)

8        220912        12Z        51.2169        2.1515       plouf  MDN

Contact :  f6agv AT free.fr

dimanche 16 septembre 2012

HALO SOLAIRE du 16 septembre 2012

le 16 septembre à 19h00 locales

Arc de Parry au sommet du petit hallo.


 Les faux soleils, l'arc de Parry et le petit halo.

Contact :  f6agv AT free.fr

lundi 10 septembre 2012

ACTIVITE BALLONS du samedi 8 septembre 2012

Ballon en SLOVAKIA le 8 septembre 2012 :  STS-1

Profil de vol du ballon STS-1 le 8 septembre 2012

Ballons MILLINUT, MONDO-3,XABEN et CLOUD le 8 septembre 2012.

Ballon MILLINUT profil de vol.

Ballon MONDO-3 profil de vol.

Ballon XABEN1 profil de vol.

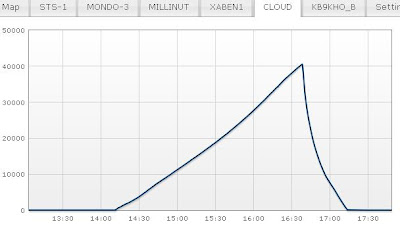

Ballon CLOUD profil de vol.

Contact :   f6agv AT free.fr

dimanche 9 septembre 2012

ESSAIS D'UNE NOUVELLE NACELLE RADIOAMATEUR 144.650 MHz

La nouvelle nacelle n'étant pas terminée, l'ancienne nacelle radio a été utilisée en vol le 6 septembre dernier lancée depuis Trappes.
Son fonctionnement est assuré, et a fait ses preuves avec la carte mise au point par F1IWQ du radioclub F6KTN. De nombreuses copies ont été faites mais la dernière de cette série ne volera plus.
Microprocesseur : 80C535 associé à une EPROM 27C256.  Toutes les modifications nécessitent un effacement et une programmation de l' EPROM ! Par contre, si aucune modification ne doit être faite,
il n'y a aucun soucis. Limitation à 5 capteurs de 0 à 4 volts.C'est parfois suffisant.

Le seul problème récurent est le soucis avec le GPS uPatch02 qui est très capricieux.
Il avait bien fonctionné au cours du vol précédent (A4) mais cette fois, il y avait quelques soucis avec le
froid. Une régulation de sa température sera testée une autre fois sur la nouvelle carte qui comporte deux entrées pour GPS.

Une pour des tests et une autre pour placer un GPS fiable. Nous expérimentons et nous ne sommes pas
des professionnels avec une obligation de réussite. Des tests nombreux sont nécessaires, au sol et en vol.

La tactique était d'utiliser l'ancienne nacelle encore une fois et de joindre à l'ensemble une radiosonde de météo sur une fréquence jugée tranquille. Voilà mon plan et j'ai choisi la M2K2 car je savais que son émission ne serait pas coupée en vol, et la fréquence après consultation de toutes les fréquences utilisées
couramment  en Europe et en France.

Il était donc certain, de pouvoir collecter les informations sur la position de la nacelle dans l'atmosphère, de la situer car l'objectif de ce vol était de prendre des vues par caméras, de les récupérer avec les cartes SD qui ont enregistré tout le vol.


Donc la priorité était d'obtenir la position avec 100% de fiabilité et cette fonction a été assurée par une RS M2K2 calée sur 403.400 MHz. On ne pouvait pas faire autrement, étant donné le manque de fiabilité d'une
nacelle amateur. ayant effectuée très peu de vols de mise au point.
Mission réussie avec cette radiosonde qui a rempli sa fonction jusqu'au bout et qui émettait encore après l'impact dans un champ de blé fraichement labouré.


La place a été trouvée en extrémité basse de la chaine de vol, pour ne pas interférer avec les caméras, et
préserver une antenne verticale dirigée vers le bas.

La description de cette nouvelle nacelle sera faite au fur et à mesure de l'avancement de la réalisation.
Actuellement, le GPS uPatch3 fonctionne correctement au sol.
Les trames APRS sont élaborées.
Reste à réaliser les autres fonctions :
--- choix de la vitesse de sortie.
--- commandes à distance.
--- mise en œuvre des  capteurs analogiques ou numériques dont le nombre n'est pas limité !
--- fonction transpondeur montée-descente ou descente-montée (une possibilité typiquement radio).

La nouvelle nacelle demande encore un peu de temps pour la sortie de la première carte. Mais le résultat sera à la hauteur, et permettra de nombreux vols. La publication des plans permettra une duplication pour des projets divers. Le principe est de réunir sur une même carte, le microcontroleur et les applications.
Le tout étant évolutif et modifiable suivant les besoins.
Minimum de connectique et de câblage pour un gain de poids notamment.

Une collaboration est toujours possible, en ajoutant des fonctions, ou en modifiant le type de microcontroleur. Mais celui ci doit se programmer en fonctionnement avec la fonction debug.
C'est la seule condition imposée.

Nouvelle nacelle en fin de construction  :


Pour toutes les questions au sujet de ce travail et des informations ou une aide, il n'y a aucun soucis,
vous m' envoyez une demande par mail :

Contact :  f6agv AT free.fr

samedi 8 septembre 2012

Réalisation d'une antenne 403 MHz pour écoute des radiosondes

Les dimensions sont données en mm et prises au centre des éléments.
Les tiges ont un diamètre de 4 mm, en aluminium plein.
La précision sur le positionnement doit être la meilleure possible. On peut arriver à une précision inférieure au millimètre.

Pour le tracer, j'ai collé des étiquettes sur le boom, pour pouvoir faire les traits au stylo feutre.

Exemple de tracé à partir de l'extrémité du boom. Trait pour la distance et pointage pour le perçage.

Perçage avec un forêt de diamètre 4 mm. Soigner le centrage au milieu de la largeur. Cette opération se fait sur la perceuse verticale sur support avec un étau. Si ce n'est pas possible, percer chaque côté séparément.

Ces attaches en inox qui font ressort, ont été récupérées ainsi que le boom, sur une antenne de télévision.

Pour installer les éléments (sauf le trombone), le procédé est de comprimer le ressort avec une pince étau et de faire passer l'élément dans le trou de même diamètre (4 mm).

Montage du premier éléments : le réflecteur de 370 mm de long. Bien faire attention de ne pas intervertir les éléments.

Les éléments sont classés par taille. Un moyen simple pour régler la symétrie est de coller une étiquette à l'emplacement du boom. Les trois traits au feutre localisent l'emplacement du boom.

Voici une attache de fixation récupérée dans une brocante, mais qui peut se trouver facilement, son avantage est de ne pas demander un perçage supplémentaire dans le boom. Et possibilité de l'enlever pour l'utilisation de cette antenne en chasse à la radiosonde. Un manche ou poignée confortable peut se placer à la place de cette fixation pour mat.

Une vue de l'antenne en cours de réalisation. Sans le trombone et le boitier étanche de connexion. C'est une version 8 éléments car le boom de récupération était un peu plus court que prévu !

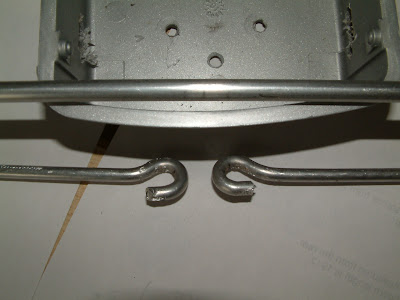

La réalisation d'un trombone est plus difficile que celle d'un dipôle. Mais j'avais déjà des trombones disponibles en aluminium de même diamètre 4 mm. Pour facilité le travail de cintrage, j'ai coupé le trombone en deux et utilisé un tube d'aluminium de 6 mm, creux de 4 mm, et longueur 300 mm. Je déconseille quand même cette solution après coup car pour rendre solidaire le tube et les parties coudées, ce n'est pas trop évident. En faisant un plat sur la tige de 4 mm et ensuite écraser au marteau le tube, est une solution qui semble bonne, il faut juste vérifier que la rotation des deux pièces est impossible.

L'espace entre les deux longueurs du trombone est de 35 mm d'axe en axe. Un gabarit est souhaitable pour y arriver plus facilement.

Au centre, nous aurons la connexion avec le câble coaxial tresse et masse. A remarquer les trois tracé au feutre pour le centrage du trombone par la suite.




Le boitier plastique doit garantir une étanchéité mais ne pas laisser l'eau s'accumuler suite à une éventuelle condensation. Cette boite de récupération fond de tiroir, n'est spécialement étanche mais pour un essai c'était suffisant. Il faut percer des ouvertures sur les cotés pour laisser passer les boucles de connexions à l'intérieur du boitier.  Prendre la largeur, tracer au feutre, percer et finir à la lime.

Finir à la lime.

Dans le fond de la boite, 4 trous :
Fixation sur le boom
Fixation des vis de connexions.
La visserie est inox diamètre 4 mm. Longueurs adaptées.

Le boitier est fixé provisoirement. L'axe du trombone sur le boom doit être respecté avec précision.

Tracé pour l'axe du boom et tracé pour l'axe des connexions sur le trombone.

Câblage terminé, avec cosses soudées sur le cuivre et rondelles. Des rondelles en laiton seraient préférable.
Boucher l'entrée de la tresse dans la gaine du coaxial avec du silicone pour éviter une remontée d'humidité dans le câble. Pas encore fait sur la photo.

Vue du boitier sur le boom. Le trombone est parfaitement symétrique, par rapport au boom.
Ecartement de 35 mm d'axe en axe, donc 17,5 mm de chaque côté.
Boucher les trous restant avec du silicone.

Sortie du câble vers le récepteur. Une version avec prise socle sur le boitier serait possible avec une
fiche FEM de type N.

Fixation en bout de boom sur un mat vertical ou horizontal.


Ce type de câble était défini au départ, avec le logiciel de VK5DJ :  YAGI CALCULATOR.

Et cette antenne donne satisfaction , reste à la tester et à la comparer à d'autres antennes pour appréhender ses performances.

La voici terminée et déjà sur le terrain.

Je vous souhaite une bonne réalisation, il faut compter une journée en ayant les matériaux à disposition.
Pas nécessaire, d'aller trop vite car le soin et la précision sont des facteurs importants.

Pour toute question :

Contact : f6agv AT free.fr




lundi 3 septembre 2012

BALLON du dimanche 2 septembre 2012 (UK)

Contact : f6agv AT free.fr

SUPER DEPRESSION NIVEAU LABRADOR

Depuis un certain temps, il faut surveiller les dépressions qui arrivent de l' Ouest. Celle ci qui est annoncée et particulièrement creuse et le siège de vents violents.

Elle semble se diriger vers une zone entre l' Islande et l' Irlande.

Source :  http://www.wetterzentrale.de/

A suivre,

Contact :  f6agv AT free.fr
